Comunicación presentada al I Congreso Ciudades Inteligentes:
Autor
- Carlos Ventura Quilon, Jefe del Departamento de Telecomunicaciones, Ayuntamiento Rivas Vaciamadrid
Resumen
Como objetivo del proyecto se pretende hacer más eficientes y sostenibles las ciudades realizando el uso intensivo de las TIC, en el cual además de una reducción de consumo, detección de presencia en la parte de consumo energético (90% de ahorro) y por lo tanto de emisiones de CO2, conseguimos red wifi, gestión del riego, Open data de actividad de la misma, así como la utilización en la app de Ciudad (Reservas o Kedadas de los Vecinos para el fomento del deporte).
Pistas al aire libre Smart
En este proyecto se ha abordado una solución de alumbrado inteligente es una ciudad que ya es un referente para ser una clara candidata en el entorno de las Smart Cities. ¡Estructuralmente dicho proyecto se basa en una solución de iluminación Inteligente mediante la gestión punto a punto de las 7019 luminarias con la Tecnología LED. Este proyecto demuestra como las TIC y las infraestructuras de Telecomunicación son parte fundamental para una gestión más eficiente, reducción de consumos y reducción de emisiones de CO2.
El proyecto se basa en la tecnología PLC como Red de Sistema de Telecomunicación en la Smart City. En los centros de mando se instala un controlador de segmento, el cual se encuentra en este caso conectado a la red multi servicio a través de fibra óptica (podría ser otra tecnología, (3G, 4G, Wifi, etc.) que enlaza con los controladores instalados en cada una de las farolas a través del propio cableado eléctrico existente en la Ciudad.
En 2003 se iniciaron los trabajos en un sistema llamado “DLC (Distribution Line Carrier) System Technology”, y se considera Banda Estrecha de Media Velocidad, transmitiendo a frecuencias entre 9kHz y 500kHz, y proporciona un velocidad hasta 576kBits/s. Esta tecnología sirvió como base para la alianza PRIME (PoweRline Intelligent Metering Evolution), formado por varias empresas del sector en 2009, y dedicado mayoritariamente al servicio de tele gestión en relación con los “Smart Meters”, o Contadores Inteligentes.
La transmisión de datos por las líneas eléctricas a muy alta velocidad, ofrece tasas de transferencia hasta 600MB/s, y posiblemente en un futuro muy próximo se podrán ver los 1.000MB/S. Esta tecnología conocida como PLC de Banda Ancha (B-PLC), se está imponiendo lentamente como una excelente solución para resolver numerosos retos en la industria de las comunicaciones y que es la que se ha empleado en la pista al aire libre.
El conjunto de alta integración de circuitos digitales y analógicos, nuevas técnicas de modulación como es el caso del OFDM (Orthogonal Frequency Division Multiplexing), el procesamiento digital de las señales, y otras técnicas aplicadas en esta tecnología, han permitido llevar el PLC a unos niveles que pueden competir con otros sistemas de Banda Ancha. Incluso en muchos casos puede ser una solución más óptima y económica.
Cada vez más, podemos ver como el B-PLC es la solución más adecuada en muchos desafíos, donde otras soluciones fracasan, bien sea la RF (Radio Frecuencia), fibra óptica (costes) u otras, y se presenta como la alternativa más competitiva.
Esta solución sirve para todo tipo de aplicaciones, industrias y mercados, tales como los medidores de energía, infraestructuras de alumbrado público, soluciones M2M, sistemas de control, monitoreo y sistemas de gestión de edificios, vídeo vigilancia, Smart Cities y proyectos de eficiencia energética.
En el caso de Rivas al existir ya la conexión de fibra óptica y por lo tanto conexión a la red multiservicio en todos los centros de mando de alumbrado público, el sistema de implementación y convergencia es mucho más sencillo:
- Red de Telecomunicaciones que aporte la solución, para ello se ha optado por PLC.
- Solución a los problemas que existen en las redes de alumbrado: Gestión, Consumos, robos de cableados eléctricos, uso de instalaciones, etc.
- Solución en otros elementos en la vía pública, como Riego, paneles de Información, wifi, gestión de residuos, etc.
- Uso de instalaciones y modelo Open Data.
Ejemplo de actuación: Pista al Aire Libre Ciudad de Rivas
Esto permite controlar y monitorizar la instalación, además de las siguientes oportunidades:
- Monitorización del estado.
- Evitar Robos de cableado, en cuanto se produce la desconexión de una de las alarmas emite alarma al scada en tiempo real (Mail).
- Con las 6 Cámaras de Video instaladas se consigue eficiencia energética porque solo suben al nivel de iluminación al 100% si se detecta presencia y en el caso contrario la pista ilumina a un 10% para no dar sensación de estropeada, aunque sería configurable dejarla apagada.
- Instalación de otros elementos sobre esta red PLC, como Cámaras, antenas Wifi, gestión del Riego, paneles informativos, gestión de contenedores de basura cercanos, etc.
- Más importante, la ciudad dispone de un dato real de uso de este servicio público y gracias a la compartición en modelo Open Data, además del uso se puede desarrollar en la app de ciudad dando la opción a los vecinos el dato de ocupación de la misma (en este caso hay 3 pistas polideportivas).
Mediante el análisis de los datos, podemos analizar el encendido de cada una de las pistas. Esto nos permite ver que realmente se están consiguiendo las curvas de ahorros y el correcto funcionamiento de la instalación.

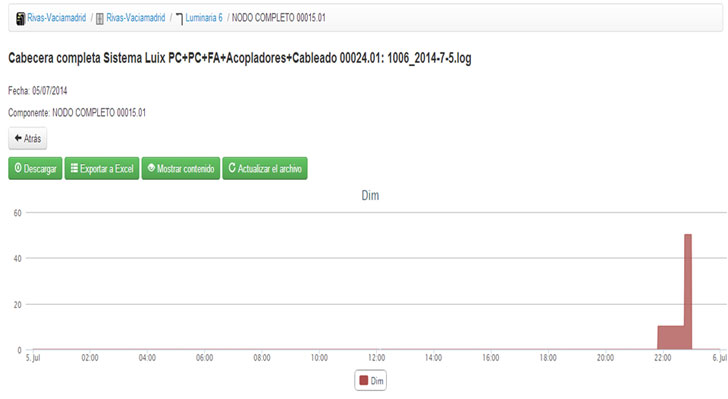

En la gráfica podemos observar el 5 de Julio del 2014, como desde que se produjo el ocaso, la pista estuvo funcionando al mínimo (10%) y solo a las 22:40 hubo gente en la instalación.

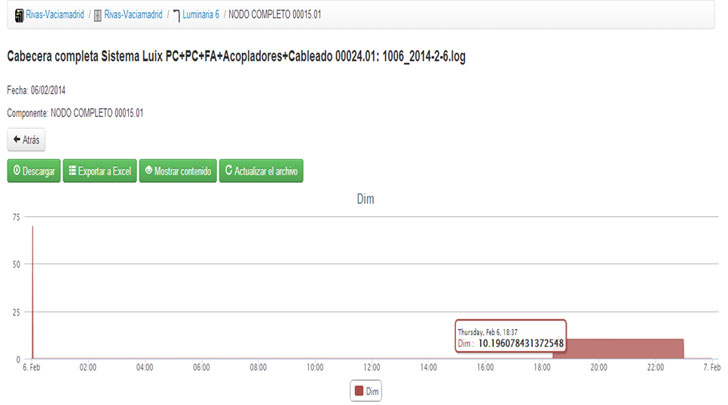

En la siguiente gráfica del 6 de Febrero del 2014, podemos observar como desde que se produjo el ocaso (ahora las 18:20) la pista estuvo funcionando al mínimo (10%) y como no hubo gente en la instalación en toda la tarde. Por lo tanto el ahorro fue mucho mayor y la vida útil de los proyectores LED se alargan considerablemente.
Como objetivo del proyecto se pretende hacer más eficientes y sostenibles las ciudades realizando el uso intensivo de las TIC, en el cual además de una reducción de consumo, detección de presencia en la parte de consumo energético (90% de ahorro) y por lo tanto de emisiones de CO2, conseguimos red wifi, gestión del Riego, Open data de actividad de la misma así como la utilización en la app de Ciudad (Reservas o Kedadas de los Vecinos para el fomento del deporte). Este sistema permite conocer a las Ciudades la utilización del recurso durante el día y la noche.
El proyecto se encuentra público y accesible a través de la Plataforma de Internet del futuro Sofia 2: es un middleware que permite la interoperabilidad de múltiples sistemas y dispositivos, ofreciendo una plataforma semántica que permite poner información del mundo real a disposición de aplicaciones inteligentes (Internet of Things).
Es multilenguaje y multiprotocolo, permitiendo así la interconexión de dispositivos heterogéneos. Proporciona mecanismos de publicación y suscripción, facilitando la orquestación de sensores y actuadores para monitorizar y actuar sobre el entorno.
Multiplataforma y multidispositivo, a través de su SDK, API’s y mecanismos de extensión que permite su integración con cualquier tipo de dispositivo, para que las empresas o emprendedores puedan desarrollar o reutilizar las infraestructuras existentes en la Ciudad, los Ciudadanos puedas beneficiarse de los servicios y las administraciones podamos dar una mejor respuesta a las necesidades de nuestros Ciudadanos.
Agradecimientos
Al Ayuntamiento de Rivas Vaciamadrid por el uso intensivo de las TIC y caminar hacia un nuevo modelo de economía digital y a las empresas Elenor, Luix , Indra y grupo Berdin.
